家庭装修，电路铺设是至关重要的环节，配电箱安装涉及到家居用电的安全。因此，特地对家庭配电箱的安装知识，以及家庭配电箱接线图作出相关整理，供大家参考，对家庭配电箱有一个清晰的认识。

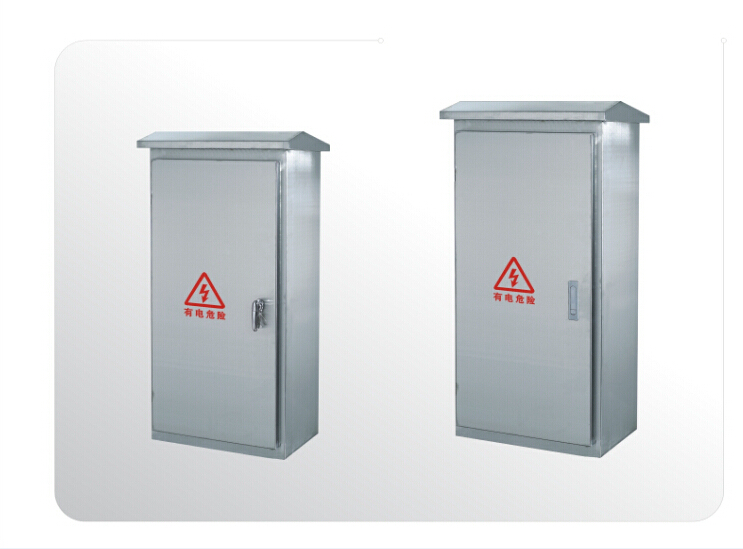

    家庭配电箱安装：家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体须完好无缺；家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘；空气开关的安装座架应光洁无阻并有足够的空间。
    家庭配电箱安装要点：配电箱应安装在干燥、通风的位置，且无防碍物；配电箱不宜安装过高，一般高度为1.8米，以便操作；进配电箱的电管须用锁紧螺帽固定；若家庭配电箱需开孔，孔的边缘须平滑、光洁；配电箱埋入墙体时应垂直、水平，边缘留5～6毫米的缝隙；配电箱内的接线应规则、整齐，端子螺丝须紧固；各回路进线须有足够长度，不得有接头；安装后标明各回路的使用名称；家庭配电箱安装完成后须清理配电箱内的残留物。
